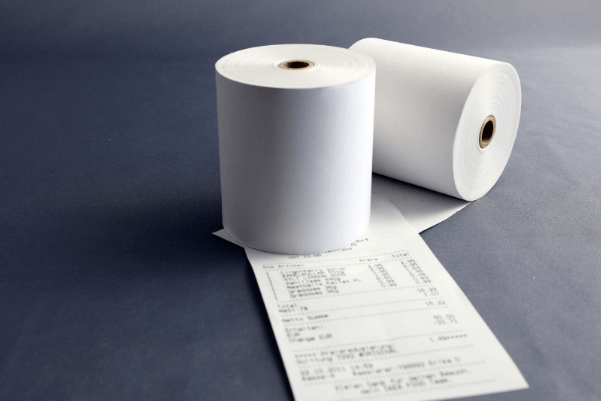

Quelques principes techniques et conseils d’utilisation du papier thermique

Comment choisir sa bobine papier ?

Il existe 2 technologies d'impression des tickets de caisse :

L'impression thermique, qui chauffe le ticket pour l'impression, et qui ne nécessite donc pas de ruban encreur. C'est la technologie la plus courante actuellement.

L'impression matricielle, qui nécessite un ruban encreur pour imprimer le papier.

La structure du papier thermique non protégé

Le papier thermique non protégé ou éco, c'est un papier de base enduit de deux couches: une couche servant au lissage du papier (apprêt) et une couche thermosensible sur laquelle l'image thermique est révélée.

Le papier thermique est adapté à à un usage de courte durée. Cependant, les conditions environnementales, telles que la chaleur, les plastifiants, … influencent l’évolution du papier thermique dans le temps.

La structure d'un papier thermique protégé

Le papier thermique protégé ou top coated est un papier de base enduit de trois ou quatre couches : une couche de lissage, une couche thermosensible, une couche de protection frontale et/ou une couche de protection arrière.

Le papier thermique protégé révèle une excellente qualité d'impression de l'image thermique. Les deux couches de protection assurent la conservation et la protection de l'image révélée sur l'étiquette face aux agressions telles que : l'eau, l'alcool, la lumière, l'huile, le silicone, les plastifiants, les solvants, certains produits chimiques, etc. La couche de protection frontale a deux fonctions : garantir la bonne accroche de l'encre sur le papier lors de la pré-impression et réduire l'abrasion de la tête thermique.

L’inconvénient du papier thermique protégé est la couche supplémentaire à produire (protection) qui engendre un coût de production supérieur à celui d'un papier thermique éco.

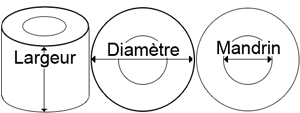

Les 3 critères de dénomination des bobines papier

Chez ECOSPIRALE, nous nommons les bobines comme suit.

Le premier critère est la largeur de la bobine. Les dimensions de 57mm et 80mm sont les plus utilisées en bobines thermiques. La dimension 80 mm est la taille standard pour les caisses enregistreuses et la dimension 57mm est la taille standard pour les appareils de paiement type terminal de paiement portable, lecteur de carte vitale…

Le deuxième critère est le diamètre de la bobine. Certains appareils ont un encombrement limité pour loger la bobine en particulier les terminaux de paiement et notamment les dernières générations employées en restauration. Les caisses ou bornes peuvent admettre différents diamètres.

Enfin le 3ème critère est le diamètre de mandrin de bobine.

Ainsi une bobine 57x40x12 est une bobine de 57mm de large, 40 mm de diamètre avec un mandrin de 12 mm.

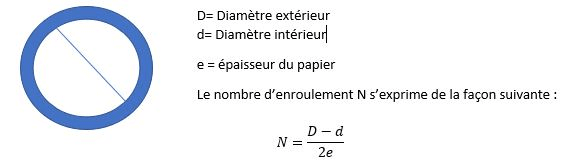

Calculer les dimensions de sa bobine papier : quelle longueur me propose-t-on ?

Vous ne connaissez pas les dimensions de votre bobine ? Découvrez notre guide pour calculer et mesurer les dimensions de votre bobine :

La longueur de papier enroulé est égale au nombre d’enroulement, mais pour un diamètre qui varie de d à D. Un calcul intégral nous donne alors :

Pour la valeur de l’épaisseur, nous vous proposons le tableau suivant :

Une bobine pour lecteur de cartes bancaires en 57x40x12mm avec un grammage de 55g/m² aura donc (40-12)x106/(2x60) = 233 000 enroulements.

La longueur de papier est alors égale à : 3,14x233 103 [12+60 10-6(233 103-1) soit une longueur de 19m.

Vous avez pu apprécier la théorie concernant le calcul de la longueur d’une bobine. Ecospirale a développé un outil très simple : le bobinomètre.
